高原环境模拟舱内氧分压如何测量？

在高原环境、低压医学、动物实验及环境模拟研究中，实验设备通常通过降低舱内总气压，模拟不同海拔条件。与普通氧浓度监测不同，这类应用更加关注的是氧分压，因为氧分压能够更直接地反映低压环境中的实际氧供应水平。

对于全封闭透明模拟舱，如何在不破坏舱体密封性的情况下连续监测氧分压，是设备设计和实验监测中的一个重要问题。

为什么高原模拟舱更应该测氧分压？

在普通空气中，氧气体积分数通常约为20.9%。高原环境模拟设备主要通过降低舱内总气压模拟海拔变化，因此即使氧气比例仍接近20.9%，氧分压也会明显下降。

氧分压的基本关系为：

pO₂ = xO₂ × Pabs

其中：

pO₂为氧分压；
xO₂为氧气体积分数；
Pabs为舱内绝对压力。

例如：

模拟条件	总绝压	氧气体积分数	理论氧分压
海平面附近	1013 mbar	20.9%	约212 mbar
高海拔低压环境	356 mbar	20.9%	约74 mbar

由此可见，仅观察“20.9% O₂”并不能充分反映缺氧程度。在高原医学、实验动物、低压环境和缺氧研究中，氧分压是更有直接意义的监测指标。

氧分压是直接测量，还是根据浓度计算？

市场上的氧分压测量方案大致可分为两类。

1. 浓度与绝压换算方案

部分设备先测量氧气体积分数，再利用内置绝压传感器计算氧分压：

氧分压 = 氧浓度 × 绝对压力

这种方式的准确性同时取决于氧浓度和绝压测量。

如果内置绝压传感器的量程只有500～1200 mbar，而模拟舱压力可能下降至300 mbar左右，那么压力传感器在量程下限之外工作时，计算得到的氧分压可能产生额外误差。

选用此类设备时，应确认：

绝压传感器是否覆盖全部模拟压力；
采用的是舱内绝压还是仪表所在位置的环境压力；
绝压数据能否实时更新；
两个传感器的响应时间是否匹配；
超出绝压量程后仪表如何处理数据。

2. 光学氧传感方案

PreSens化学光学氧传感器采用动态发光淬灭原理。氧分子会改变传感材料的发光寿命和相位响应，而这种淬灭程度与氧分压相关。

PreSens将其非侵入式光学氧传感器描述为可测量气相和液相中的氧分压。

这种方案具有以下特点：

测量过程中不消耗氧气；
无需从低压舱内抽取气体样品；
可以将传感贴片安装在透明舱体内壁；
光纤和测氧仪可留在舱外；
不需要给传感贴片布置电线；
可降低取样造成的泄漏和响应延迟。

关于低压条件下hPa输出是否需要实时绝压输入，以及不同仪表版本的具体补偿逻辑，仍应以PreSens针对该应用出具的技术确认为准。

PSt3能否覆盖70～220 mbar氧分压？

从量程来看可以覆盖。

PreSens SP-PSt3系列贴片的气相氧测量范围为：

0～100% O₂；
0～1000 hPa氧分压。

客户需要测量的70～220 mbar等同于70～220 hPa，位于PSt3测量范围内。

在约207 hPa氧分压处，PreSens公布的PSt3分辨率指标约为±1 hPa。最终系统精度还会受到校准、温度、安装方式、信号强度和舱壁光学条件等因素影响。

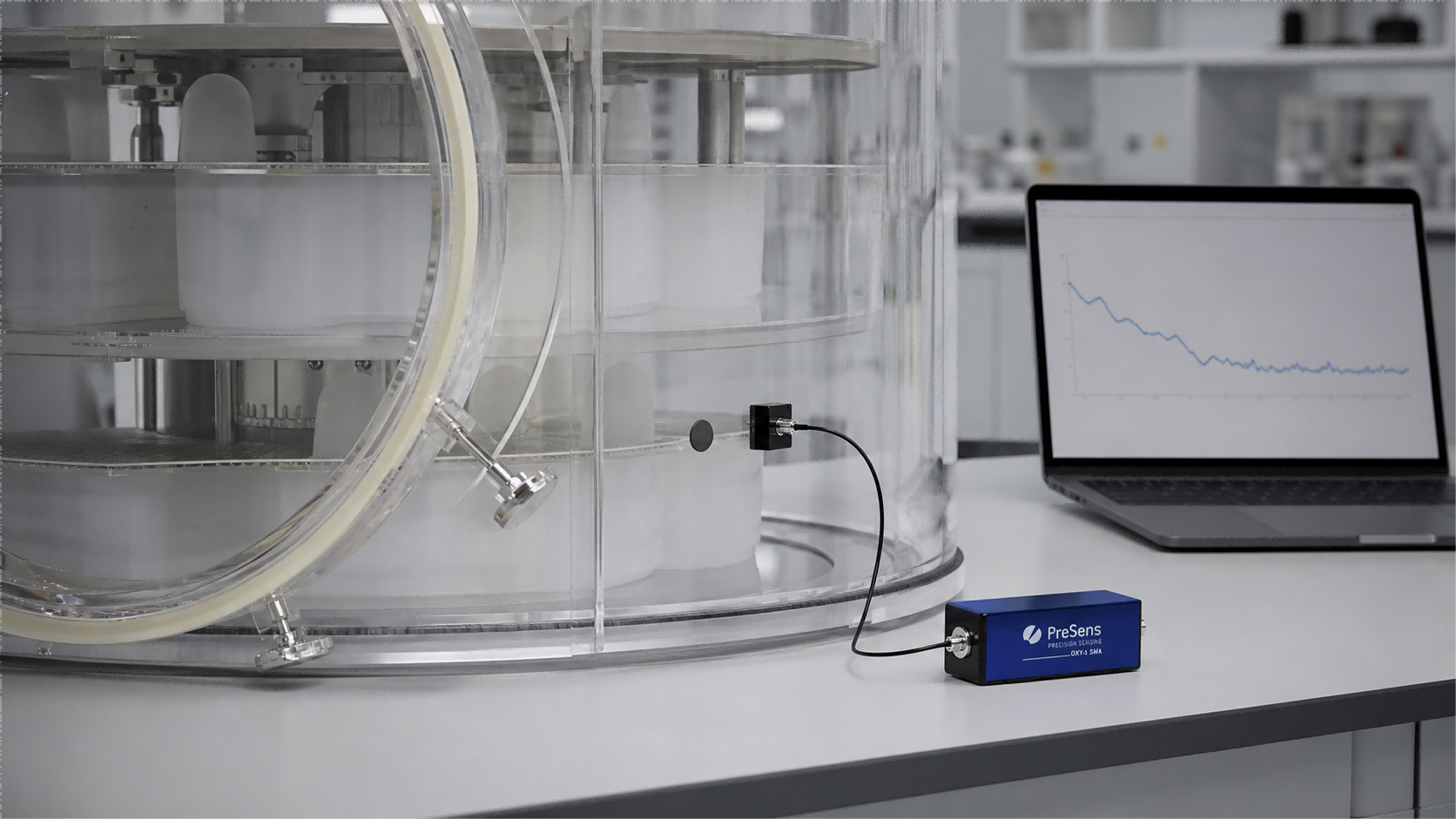

非侵入式贴片如何安装？

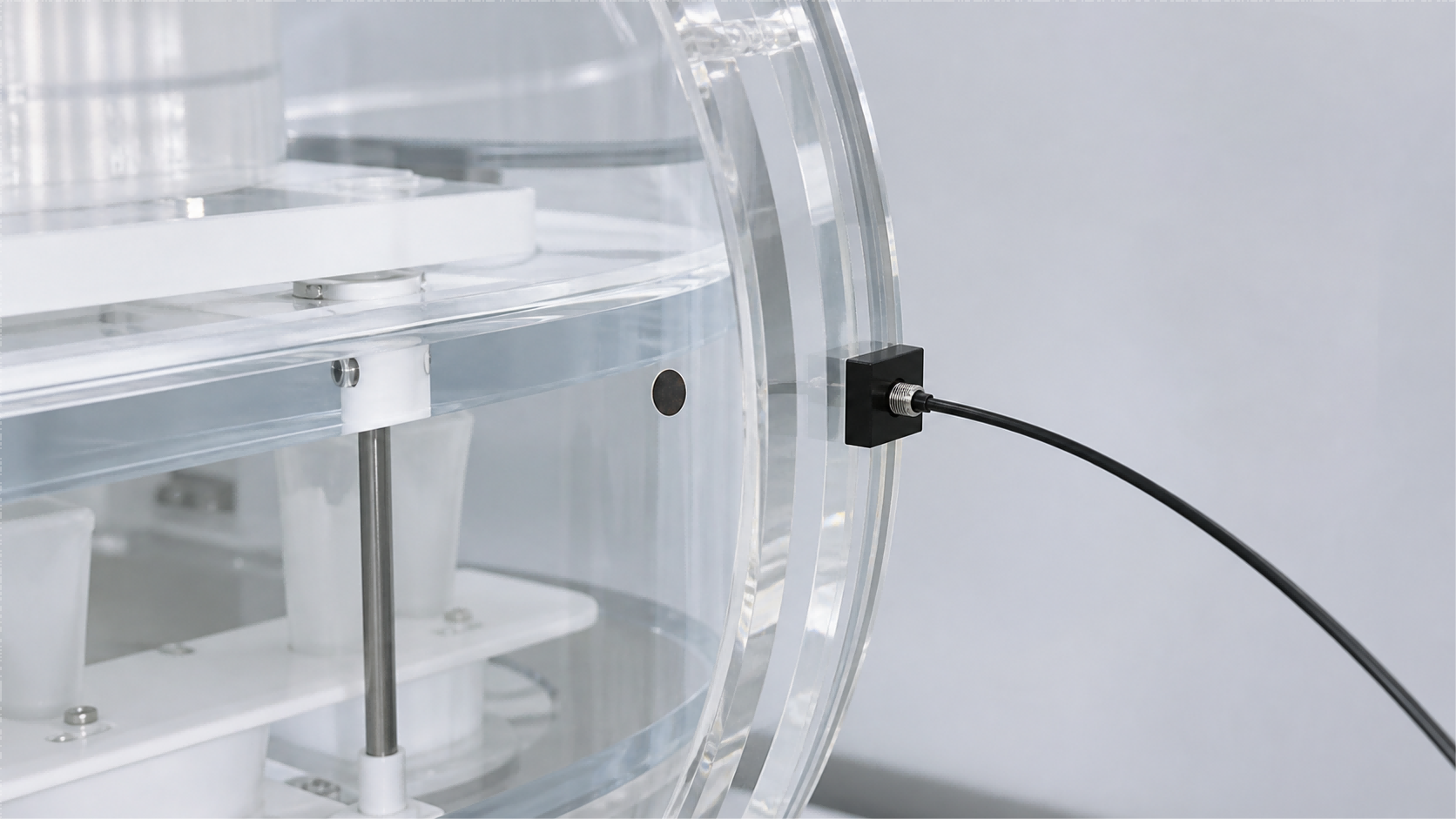

常规安装方式如下：

将氧传感贴片固定在透明舱体内壁；
氧敏感层与舱内气体直接接触；
将聚合物光纤固定在舱体外侧；
光纤隔着透明舱壁激发并读取贴片；
OXY-1 SMA测氧仪放置在舱外。

这种安装方式不会从舱内抽取气体，也不需要将电子设备放进低压舱。

光纤应垂直正对贴片，距离应尽可能小，不能倾斜安装。

15 mm透明舱壁能否读取PSt3贴片？

这是本应用最关键、也最需要验证的问题。

PreSens公开应用资料提到，其非侵入式氧传感器可隔着厚度最高约10 mm的透明材料读取。客户设备的透明舱壁最薄处约为15 mm，而且部分位置为曲面，因此不能仅根据氧分压量程判断方案可行。

15 mm厚壁可能带来以下问题：

激发光到达贴片时明显衰减；
传感贴片返回的光学信号减弱；
曲面折射使光纤难以准确对准；
内外表面反射增加背景信号；
亚克力老化、划痕或雾化降低透光率；
光纤固定位置轻微变化便可能影响信号质量。

因此，目前合理的技术结论是：

PSt3的氧分压量程满足要求，但15 mm厚透明曲面能否获得足够的读取信号，需要PreSens厂家确认或进行实物验证。

建议向厂家评估以下可能性：

专用于厚壁透明材料的光学读取适配器；
带聚焦功能的光纤固定结构；
仪表激发光强度或信号参数调整；
面积更大或信号更强的定制PSt3贴片；
定制非侵入式光学读取头；
使用同材质、同厚度、同曲率样件开展测试。

总绝压还需要单独测量吗？

需要。

氧传感贴片主要用于测量氧参数，不能取代高原模拟设备的绝压传感器。完整系统建议同步监测：

舱内总绝压Pabs；
舱内氧分压pO₂；
舱内温度；
必要时监测相对湿度。

如果需要显示氧气体积分数，可通过以下公式换算：

%O₂ = pO₂ ÷ Pabs × 100%

例如，舱内绝压为356 mbar、氧分压为74.4 mbar时：

74.4 ÷ 356 × 100% ≈ 20.9% O₂

这也说明了为什么高原环境中氧浓度百分比可能基本不变，但氧分压已经显著降低。

SP-PSt3-SA和SP-PSt3-NAU如何选择？

SP-PSt3-SA自粘式贴片

优点：

自带胶层；
安装方便；
可直接粘贴在透明玻璃或多种透明塑料内壁；
适合快速集成和验证。

需要注意：

通常更偏向一次性应用；
不能使用乙醇清洁；
需要评估长期压力循环、温度循环及冷凝对胶层的影响。

SP-PSt3-NAU胶粘式贴片

特点：

需要使用厂家认可的硅胶固定；
安装工艺相对复杂；
对长期固定方式具有更大的设计灵活性；
适合进一步评估重复使用或长期安装需求。

对于长期运行的高原模拟舱，最终选择应考虑贴片更换方式、清洁要求、舱内冷凝和粘接耐久性。

哪些因素会影响氧传感贴片寿命？

氧传感贴片没有适用于所有工况的固定在线使用年限。主要影响因素包括：

测量频率和累计激发次数；
阳光及强环境光照射；
长期工作温度；
压力与温度循环；
高湿度及反复冷凝；
有机溶剂蒸气；
氯气等干扰气体；
不兼容的清洁剂；
贴片表面的机械损伤；
光纤定位是否长期稳定。

PreSens 的 PSt3稳定性指标之一是：在0%氧、每分钟测量一次的条件下，30天内漂移小于0.03% O₂。

这一指标是特定测试条件下的漂移数据，并不代表贴片只能使用30天，也不能直接等同于数年的使用寿命承诺。

对于清洁空气、0～50℃、没有有机溶剂和氯气的应用，工作条件相对温和。适当延长采样间隔、避免阳光照射并保持光纤稳定对准，有利于长期使用。

常见问题

高原模拟舱为什么不能只测氧浓度？

因为降低总气压时，氧浓度百分比可能仍接近20.9%，但氧分压会随总压降低。氧分压更能反映低压环境中的实际氧供应水平。

PSt3可以测气相氧分压吗？

可以。PSt3适用于气相和液相氧测量，气相氧分压范围为0～1000 hPa。

70～220 mbar氧分压需要使用微氧贴片吗？

通常不需要。该范围在PSt3正常氧量程内。微氧型贴片主要用于更低的氧含量范围。

测量氧分压是否一定需要绝压补偿？

光学传感材料本身对氧分压产生响应，但仪表如何显示hPa、%O₂及如何应用压力参数，应以具体仪表型号和厂家技术确认为准。计算%O₂时必须使用舱内实时绝压。

OXY-1 SMA能够同时测量舱内绝压吗？

普通OXY-1 SMA不能代替舱内绝压传感器。舱内总绝压应由高原模拟设备自身的压力测量系统提供。

PSt3贴片能隔着15 mm亚克力读取吗？

PSt3量程能够覆盖目标氧分压，但15 mm超过公开资料中常见的约10 mm透明材料读取条件，因此必须由厂家确认或通过同条件样件验证。

低压本身会缩短贴片寿命吗？

在规定的氧分压和温度范围内，低压通常不是唯一的寿命决定因素。测量频率、光照、温度、湿度、冷凝、气体成分和粘接状态同样重要。

联系我们

高原环境模拟舱的氧测量不能只看氧浓度量程。一个完整、可靠的方案还需要同时考虑氧分压测量原理、绝压范围、温度补偿、舱体密封结构、透明材料厚度以及光学信号质量。

PreSens光学氧传感贴片为透明密闭舱提供了一种无需抽取样气、无需在贴片位置进行电气穿舱且不消耗氧气的测量思路。

对于70～220 mbar氧分压，PSt3量程可以覆盖；对于15 mm厚透明曲面舱壁，则需要厂家技术确认和实物验证，不能只依据标准量程作出结论。

曦源科学仪器（上海）有限公司可根据客户的舱内压力范围、氧分压范围、透明材料、壁厚、曲率及数据接口要求，协助开展PreSens光学测氧方案选型和应用可行性评估。
